Вентиляционный щелевой диффузор VL-V с декоративной рамкой

Вентиляционный щелевой диффузор VL-V с декоративной рамкой

Щелевые решетки с декоративной рамкой VL-V используются в системах вентиляции и кондиционирования в качестве конечного декоративного элемента инженерной системы в жилых, торговых, и офисных помещениях. Они обеспечивают подачу свежего или удаление загрязненного воздуха из помещений.

Особенности решетки VL-V:

• количество щелей - 1-6;
• ширина щели от 20 до 70 мм:
• длина щели от 200 до 3000 мм с любым шагом;
• декоративная рамка закрывает неровные края строительного проема и остается видимой после установки;
• возможна дополнительная комплектация клапаном расхода воздуха, выравнивателем воздуха, направляющими для регулировки потока;
• минимальный запас запотолочного монтажного пространства - 108 мм;
• присоединение к воздуховодам 100, 125, 160, 200 мм, 204х55 мм, 110х55 мм, а так же системы BLAUFAST;
• возможна модульная сборка в непрерывную линию из составных секций, в том числе угловых.

Для подключения к системе воздуховодов диффузоры комплектуются камерой статического давления - КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.

Типы КСД:

1. КСД - стандартная камера с круглой врезкой;
2. КСД-У - уменьшенная камера с круглой врезкой;
3. КСД-У-О - уменьшенная камера с овальной врезкой;
4. КСД-У-П - уменьшенная камера с прямоугольной врезкой.

Уменьшенная камера статического давления позволяет максимально сохранить полезную площадь помещения за счет уменьшения монтажного пространства.

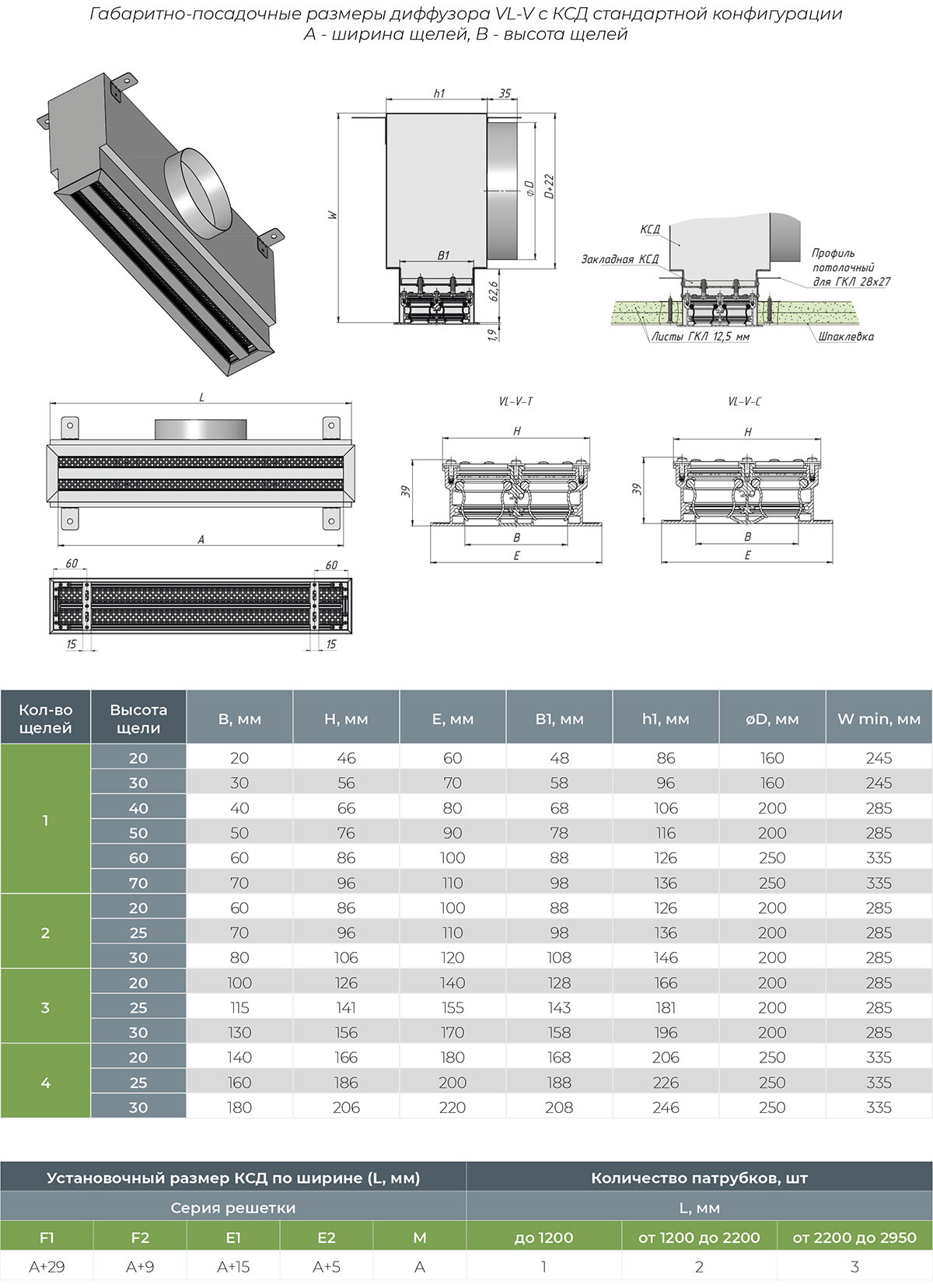

Размер монтажного пространства (W) напрямую зависит от размера подключаемого воздуховода - чем меньше воздуховод, тем меньше адаптер для диффузора. В каталоге приведены рекомендуемые размеры воздуховода, но по запросу заказчика возможно изготовить адаптер с любой врезкой.
