Электроприводы для воздушных клапанов

Электроприводы предназначены для управления воздушными заслонками, огнезадерживающими клапанами и клапанами дымоудаления,  установленных в системах вентиляции и кондиционирования и системах противопожарной вентиляции.

Их можно разделить на 2 группы:

• Приводы для воздушных клапанов, применяемых в приточно-вытяжных вентиляционных системах.
• Приводы для пожарных клапанов.

Первая группа – отвечает за воздухообмен в здании. Вторая – за обеспечение пожарной безопасности. Каждая из групп отличается своими особенностями.

Приводы для воздушных клапанов. Основные сведения.

Конструкция привода:

• Корпус, в котором расположен электродвигатель и электронная система управления. Корпус выполняется из пластика или из металла.
• Адаптера штока – регулируемый захват, в который устанавливается шток воздушной заслонки и затягивается с помощью винтов под его размер.
• Переключатель вращения привода. Если на корпусе не предусмотрен переключатель, то, возможно, что выбрать направление вращение привода можно через установку его на корпус клапана противоположной стороной.
• Кнопка ручного управления приводом. При нажатии на кнопку, адаптер штока способен проворачиваться при отсутствии питания на двигателе.
• Внутри привода расположен электродвигатели и электронная плата.

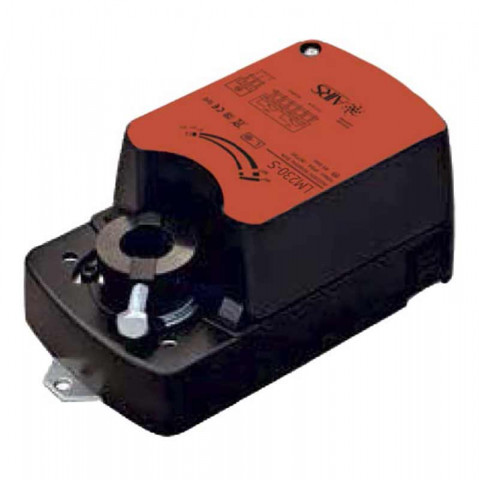

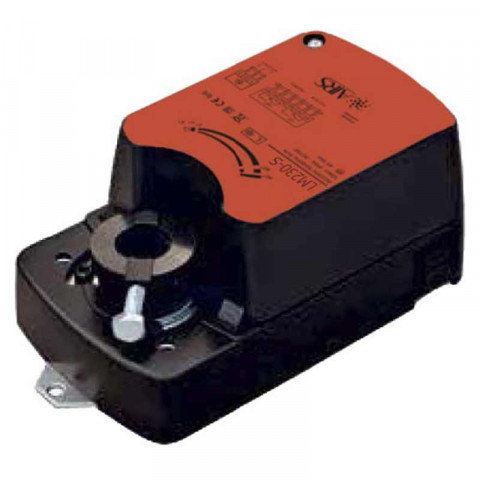

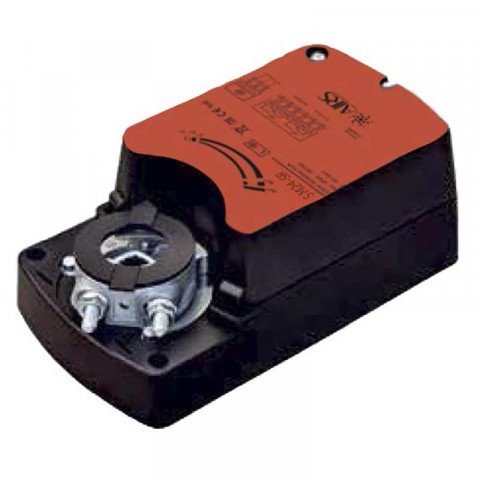

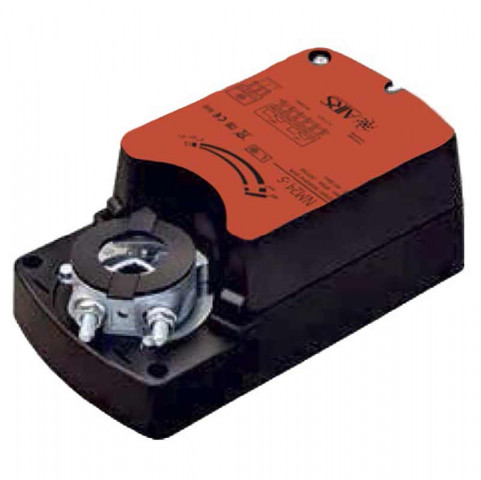

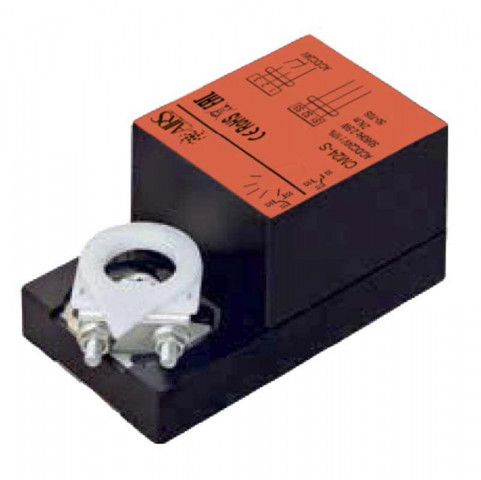

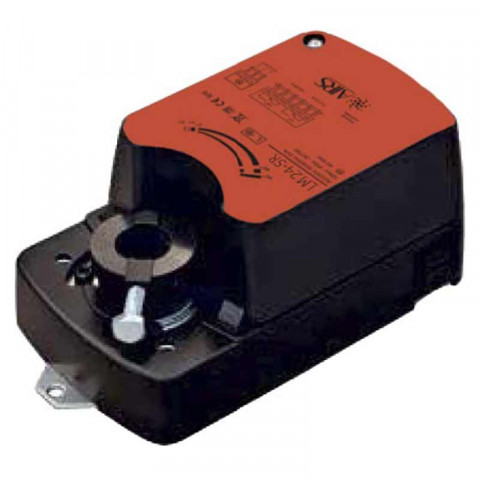

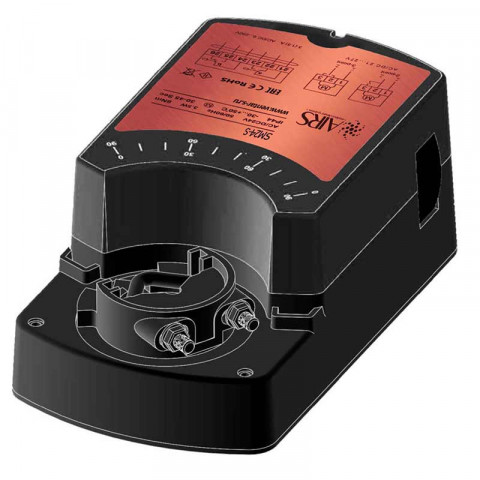

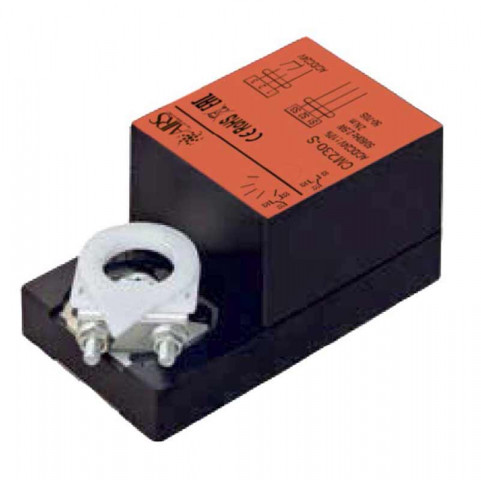

Приводы клапанов приточно-вытяжных систем

Приводы этого типа используются в составе клапанов притока и вытяжки. Их задача – открывать и закрывать клапаны, регулируя тем самым поток приточного воздуха в систему вентиляции здания. Кроме этого, данный тип приводов часто устанавливается в клапанах рециркуляции воздуха, которые позволяют не выводить вытяжной воздух из здания, а, в случае присутствия в нем допустимого процента углекислого газа, использовать его еще раз через приток, что позволяет экономить, особенно в зимний период, на воздухоподготовке (подогреве).

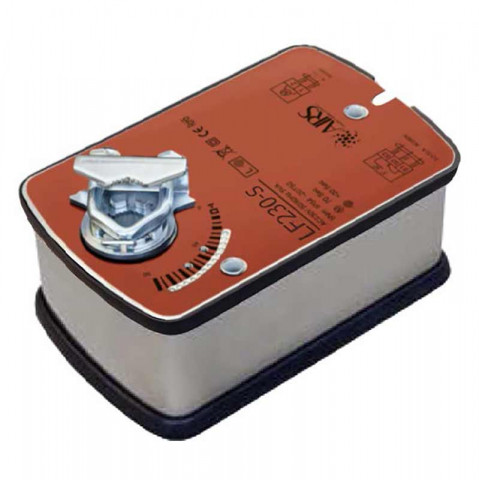

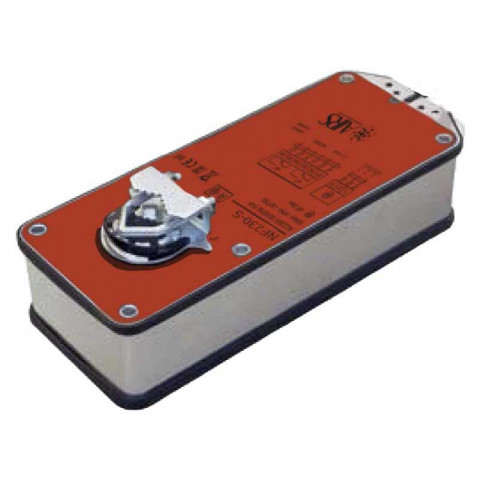

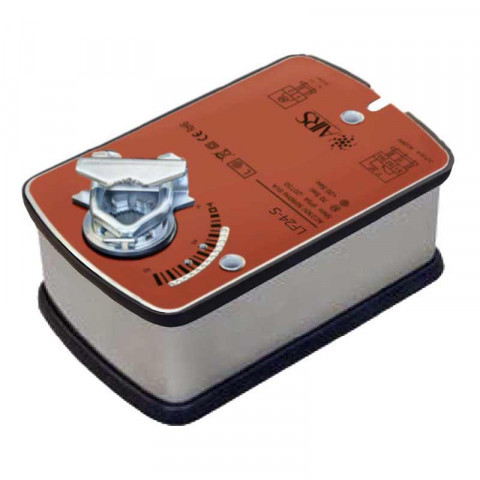

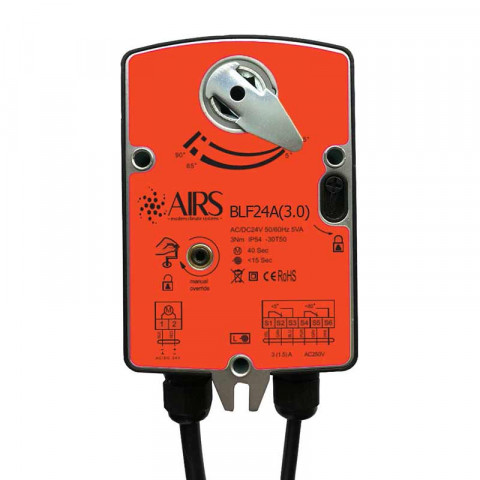

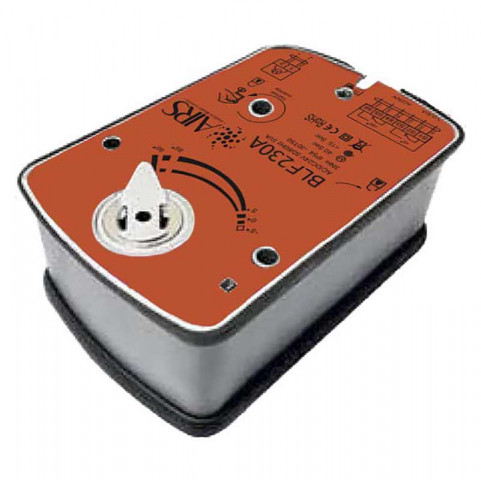

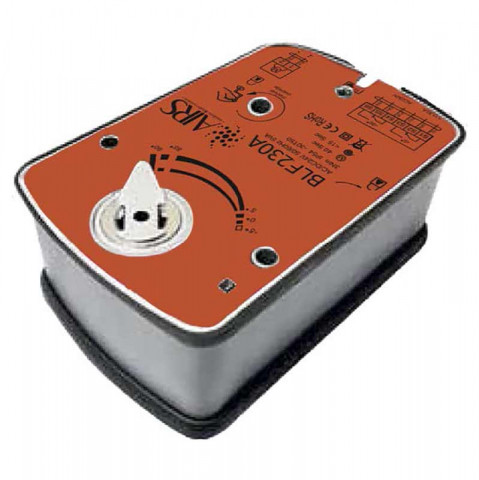

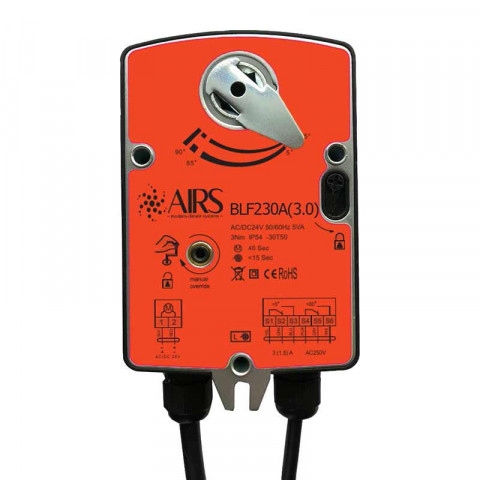

Важной особенностью приводов, используемых на клапанах притока, является наличие пружинного возврата. Часто производители называют такие привода, как обладающее «защитной» функцией. Задача пружинного возврата – закрыть привод (и клапан), в случае отключения питания. Это особенно требуется в холодный период года, так как при отключении питания перестает работать насос секции обогрева и в ней не происходит циркуляции теплоносителя. Это приводит к тому, что теплоноситель, который остался в теплообменнике секции, под воздействием холодного уличного воздуха, который продолжает поступать через открытый клапан, остывает и способен замерзнуть. Это приведет к разрушению секций теплообменника и его выходу из строя. Закрытие клапана притока при отключении питания перекроет поступление холодного воздуха в секцию нагрева и снизит возможность выхода из строя теплообменника.

Приводы пожарных систем

Эти приводы разделяются на 2 типа:

• Приводы огнезадерживающих клапанов (ОЗК)
• Приводы клапанов дымоудаления (ДУ)

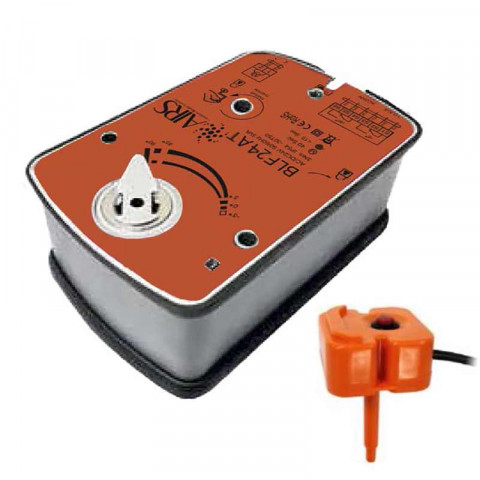

Приводы огнезадерживающих клапанов

Первый тип пожарных приводов используется в составе клапанов, которые устанавливаются в системе воздуховодов вентиляционной системы. Задача таких клапанов – в случае возникновения пожара в одном из помещений здания, не допустить распространение огня по системе вентиляции. Чтобы ее выполнить, привод, установленный на клапан, должен гарантированно закрыть его, даже в случае, если из-за пожара будет выведена из строя система электропитания. Это особенность предъявляет технические требование к огнезадерживающим приводам и их конструкции.

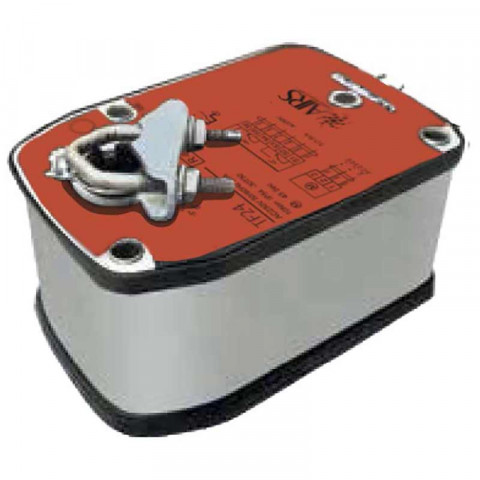

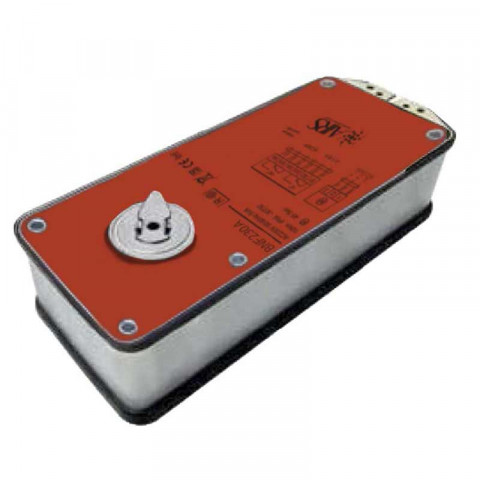

Первое – чтобы обеспечить закрытие привода и, значит, огнезадерживающего клапана, привод оснащается пружинным возвратом. В момент открытия привода с помощью электродвигателя происходит «взвод» пружины и дальше привод в открытом положении находится на протяжении всего времени, пока на привод подано электропитание. В случае аварии в электрической сети, напряжение на приводе пропадает и под воздействием механической энергии пружины, привод возвращается в исходное положение. Происходит закрытие заслонки клапана.

Второе – привод огнезадерживающего клапана управляется сигналами пожарной системы, работающей на объекте. Это означает, что он получает сигналы управления от системы (например, на закрытие, когда система обнаружила возгорание в одном из помещений) и отдает в систему сигналы об угле поворота установленной заслонки. Это означает, что привод сообщает пожарной системе, произошло ли его закрытие или открытие, то есть была ли выполнена отправленная на него команда. Для выполнения этой задачи, огнезадерживающие приводы оснащаются концевыми выключателями. Настройки привода позволяют задавать углы поворота, при достижении которых будет происходит коммутация электрического сигнала и в пожарную систему здания будет передаваться сигнал, что произошло срабатывание привода.

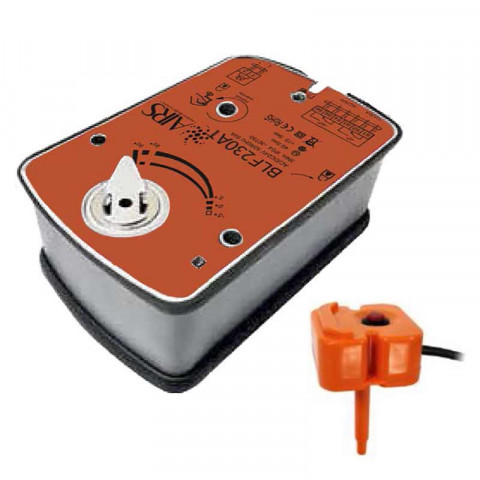

И еще одной важной особенностью огнезадерживающих приводов является наличие терморазмыкающего устройства (ТРУ), которое поставляется производителям приводов опционально. Это температурный датчик, который срабатывает при температуре 72 градуса. Его задача – в случае возрастания температуры воздуха в канале вентиляции отправить сигнал на привод и отключить его питание, тем самым произведя закрытия огнезадерживающего клапана. Это позволяет закрыть привод даже в том случае, когда пожарная система на объекте не смогла отработать возгорание и закрыть привод.

Важно отметить, что приводы огнезадерживащих клапанов рассчитаны только на заслонки с квадратным сечением штока. Это требование, которое позволяет избежать «прокрутку» штока в момент срабатывания привода.

Приводы воспринимают 2-х точечный сигнал управления (открыто – закрыто).

Приводы клапанов дымоудаления

Вторым типом пожарных приводов являются приводы дымоудаления. Их, как следует из названия, устанавливают на клапаны дымоудаления. Задача таких клапанов – в случае возникновения пожара и задымленности на объекте, обеспечить вытяжку дыма и тем самым, освободить пути эвакуации от вредных веществ.

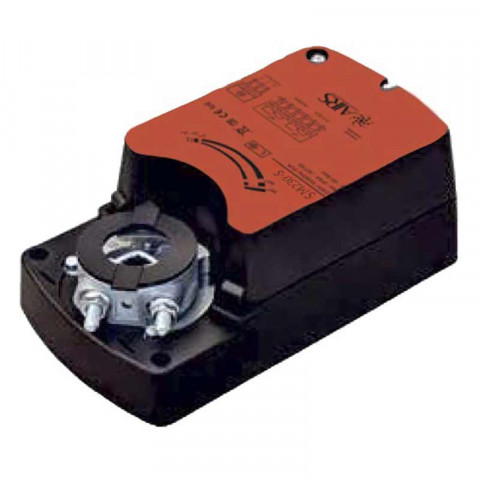

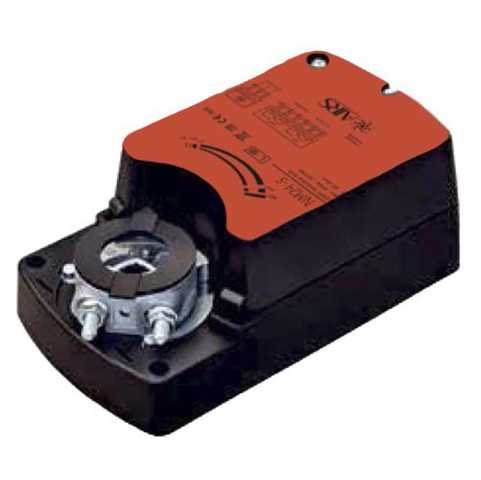

Клапаны дымоудаления в обычном состоянии находятся в закрытом положении. В случае возникновения пожара, клапан, под воздействием привода, должен открыть заслонку и обеспечить вытяжку дыма из помещения в воздуховод системы дымоудаления. В отличие от огнезадерживающих приводов, такие приводы не оснащаются пружинным возвратом, так как отключение питания на объекте, в случае наличия пружины, приведет к закрытию привода и клапана, что остановит процесс удаление дыма. Поэтому, управление открытием и закрытием привода (и заслонки) в приводах дымоудаления происходит за счет электродвигателя.

Приводы дымоудаления оснащены концевыми выключателями, которые позволяют отдавать в систему управления сигнал о положении заслонки (произошло ли ее открытие).

Как и приводы огнезадерживающих клапанов, приводы клапанов дымоудаления рассчитаны только на квадратное сечение штока заслонки.

Важно отметить, что для приводов систем дымоудаления важным параметром является время открытия привода. Так как оно влияет на общую скорость запуска системы удаления дыма из помещения.
