Решетка регулируемая для установки в круглый воздуховод РАГ-ВЦ

Однорядная регулируемая решетка РАГ-ВЦ имеет цилиндрический корпус и устанавливается в круглый воздуховод. Решетка используется в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначена для регулировки направления воздушного потока влево и вправо.

Особенности решетки:

• цилиндрический корпус;
• вертикально расположенные каплеобразные регулируемые жалюзи;
• минимальный рекомендуемый размер 100х100 мм, максимальный рекомендуемый размер 1900х2000 мм;

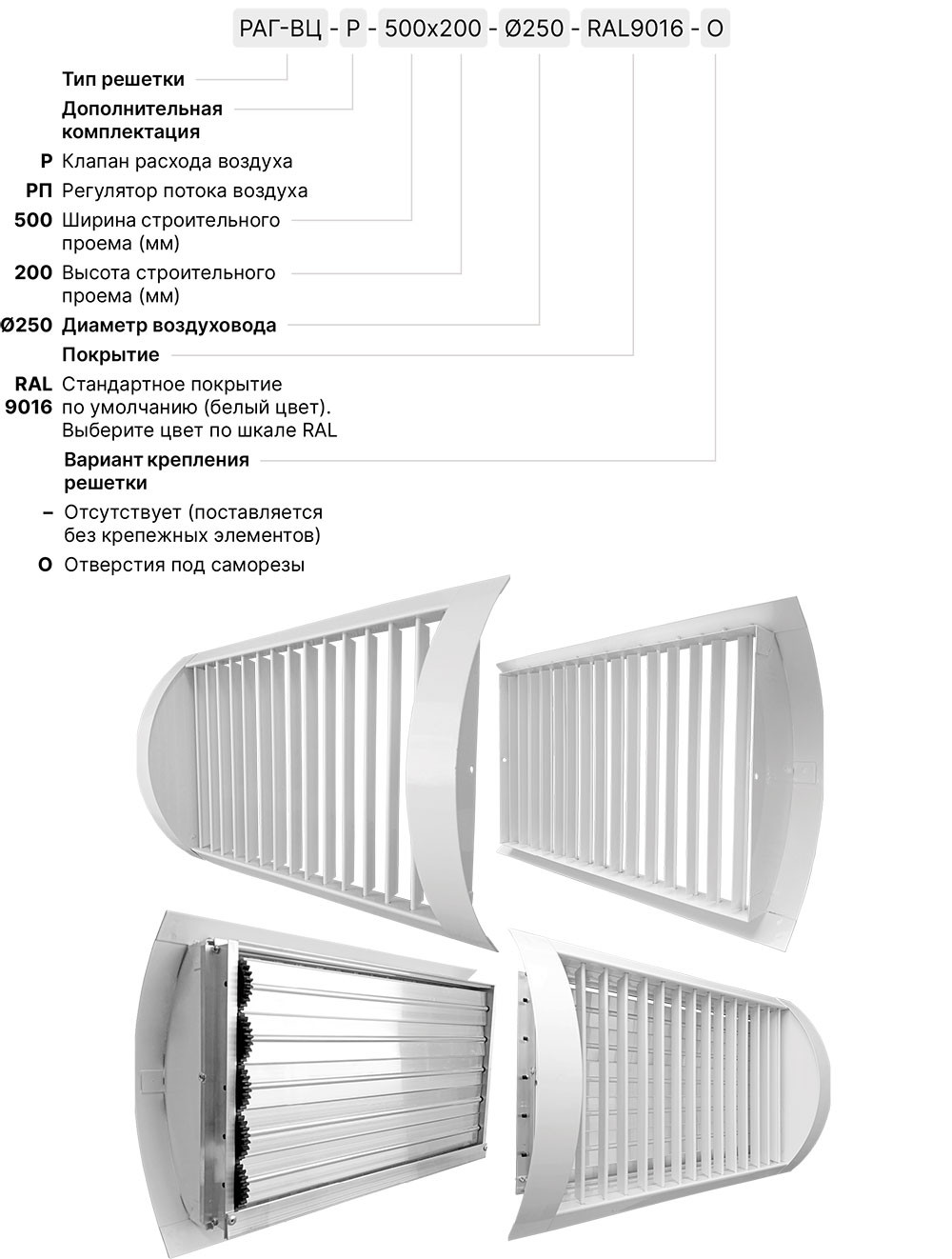

• возможность комплектации клапаном расхода воздуха (КРВ) – РАГ-ВЦ+Р, или регулятором потока – РАГ-ВЦ+РП.

Регулятор потока воздуха - это пластина с регулируемым углом наклона, предназначенная для настройки приточной струи. Решетка с регулятором потока устанавливается с углом наклона пластины навстречу потоку. Рекомендуемые углы настройки от 10° до 30°. В указанных пределах характеристики приточных струй не изменяются.

КРВ представляет собой рамку с установленными в неё лопатками. Положение лопаток регулируется при помощи ручки. Изменение положения лопаток позволяет изменять площадь свободного сечения решетки, тем самым регулируя объем подаваемого воздуха. Заказать цилиндрическую решетку с клапаном расхода воздуха РАГ-ВЦ+Р.

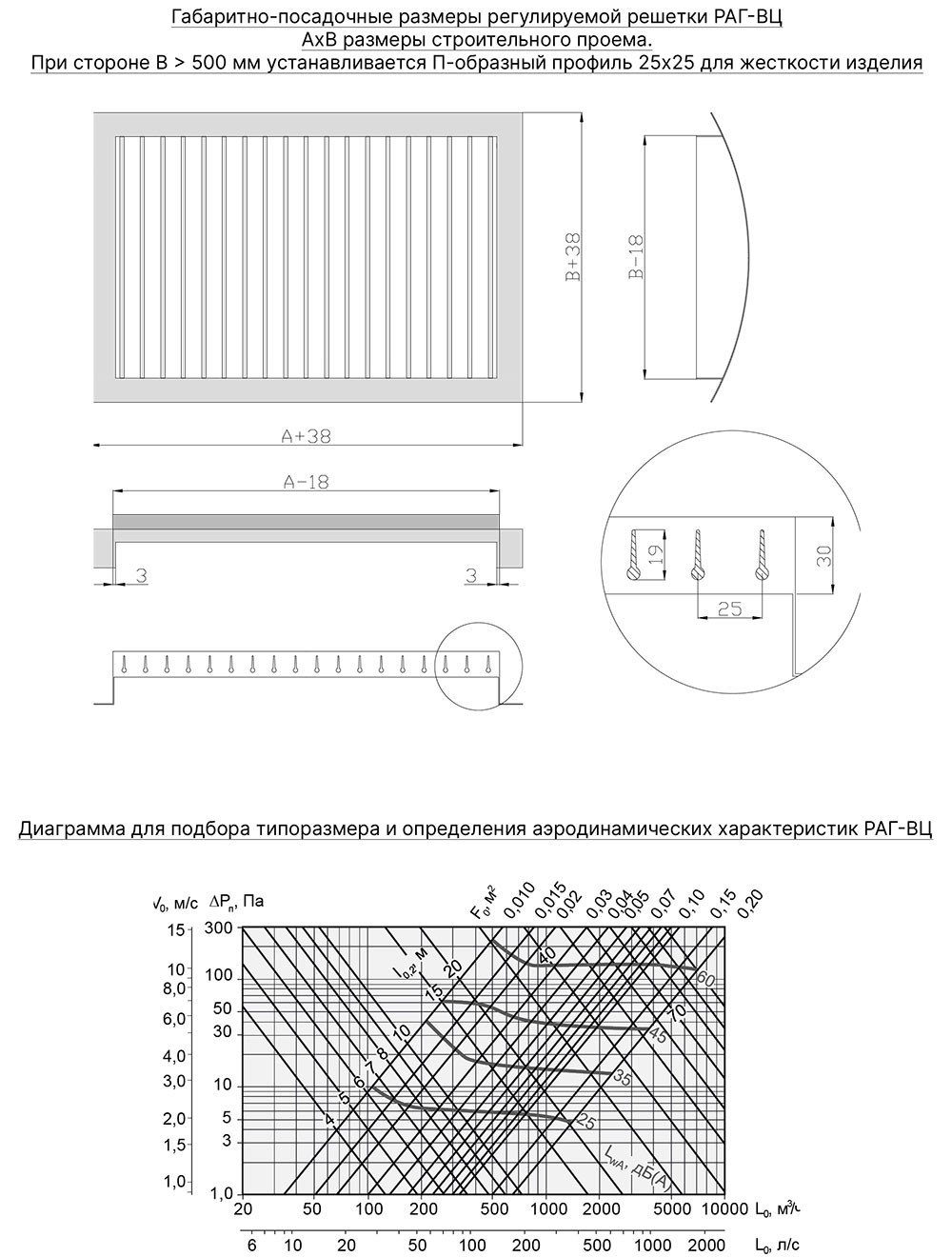

Если ширина решетки превышает 500 мм, устанавливается П-образный профиль 25х25 для жесткости изделия.

 Производятся решетки из комбинации алюминия и стали. Рамка решетки изготавливается из загнутого оцинкованного стального листа 0,9 мм. Жалюзи и КРВ – из запатентованного алюминиевого профиля АДЗ1 (ГОСТ 22233-2001). По умолчанию решетки окрашены полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в другие стандартные цвета по шкале RAL. КРВ поставляется без покрытия.

Крепление цилиндрической решетки осуществляется саморезами. Возможна поставка решеток в комплекте с выкрашенными в цвет решетки саморезами. По умолчанию решетки поставляются без саморезов, без крепежных отверстий в рамке.
